model m3-76a, Dokumentationsstand 17.08.22

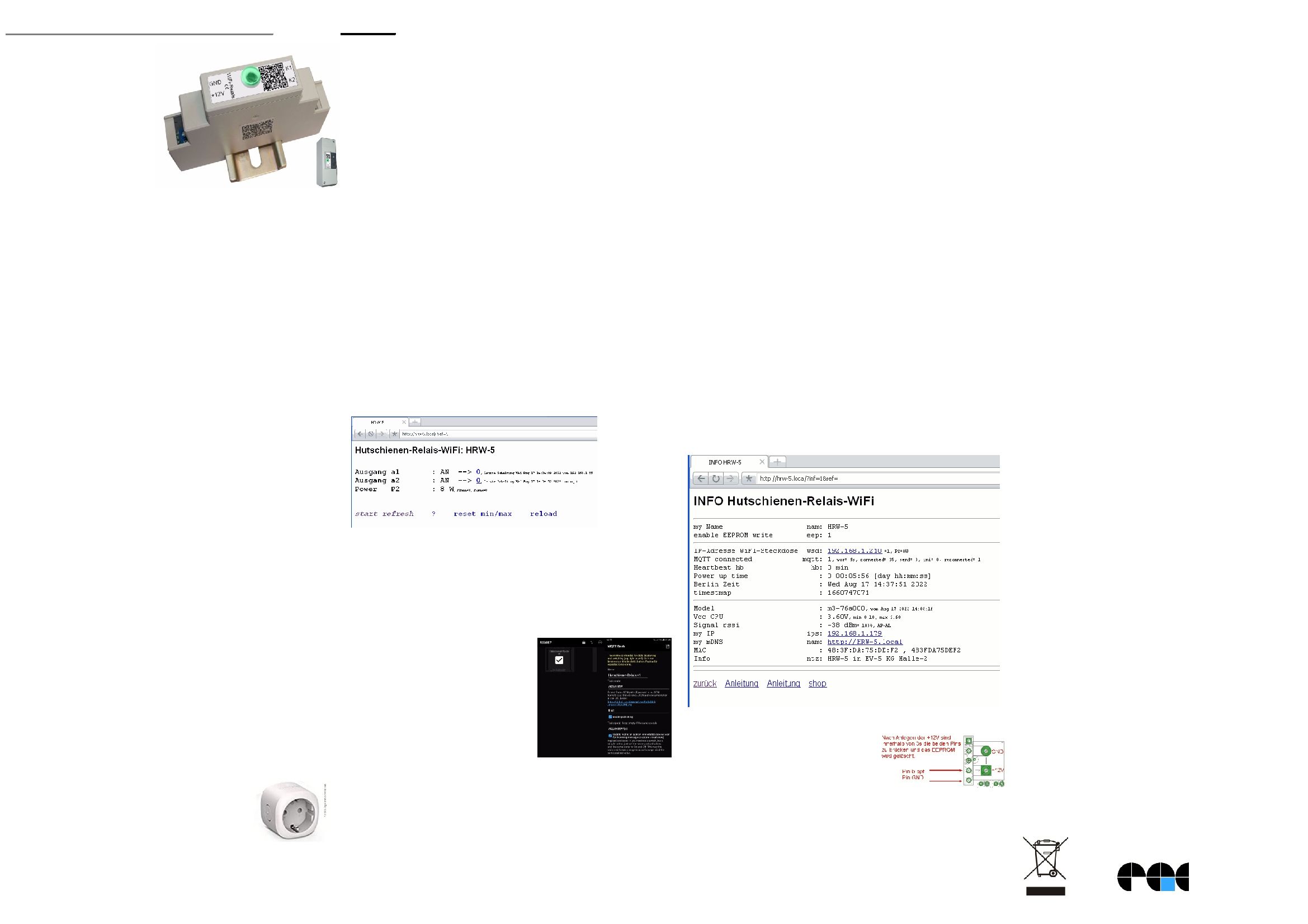

Hutschienen-Relais-WiFi „HRW“

Das HRW beinhaltet als

Ausgang 1 „a1“ ein

Schaltrelais mit 230V/

8A, welches über WiFi

mit dem Browser per

HTML betätigt wird. Für

erhöhte Sicherheitsan-

forderungen kann das

HTML-Interface deakti-

viert werden und es kann immer noch per

MQTT geschalten werden. Optional kann das

HRW als a2 eine externe easy-WiFi-Steckdose

schalten oder ein easy-WiFi-Relais. Das er-

möglicht auch entfernte (nachträgliche) Ver-

braucher zu schalten, ohne Kabel verlegen zu

müssen.

Das HRW verfügt über ein abschaltbares over

the air „ota“ Update, so kann die Firmware mit

neuen Funktionen erweitert werden, z.B. dem

Einlesen von Eingängen und Sensoren.

Schnell installiert und einfach in der Anwen-

dung!

Lieferumfang:

• Hutschienen-Relais-WiFi im Hutschienen-

gehäuse

Zubehör:

• easy-WiFi-Steckdose mit Leistungs-

messung

• easy-WiFi-Relais

• low power easy-MQTT-Broker

Inhalt

1. Einführung

2. Inbetriebnahme

3. Technische Daten

4. CE-Erklärung

1. Einführung

Das HRW benötigt eine Versorgungsspannung

von 12VDC/0.3A.Es sind immer erst die +12V

anzuklemmen und danach der GND.

2. Inbetriebnahme

Das HRW verfügt über ein WiFi-Protected-Set-

up, nach dem powerup ist lediglich der WPS-

Button am lokalen Access-Point „AP“ zu drük-

ken und das HRW loggt sich ein, das dauert

beim 1.mal typ. 3min. Im ordnungsgemäßen

Dauerbetrieb blitzt die grüne LED alle 3 Sekun-

den 1x auf. Unterstützt der AP multicast dyna-

mic name solution „mdns“, so ist das HRW mit

einem Browser unter seinem Namen

http://HRW.local

erreichbar. Die dynamische IP-

Adresse des HRW kann mit einem LAN-Scan-

ner ermittelt oder am AP (Fritz!box) ausgelesen

werden.

Die Relaiszustände stehen auch als csv.html

(comma-separated values) zur Verfügung, zur

einfachen Datenübernahme in

Automationssysteme, wie

FHEM, IP-Symcon, HomeMatic,

Node-Red, etc. Ebenso kann

das HRW Daten per MQTT sen-

den und empfangen, für Node-

Red und/oder GRAFANA, oder

einfach auf dem Handy mit ei-

nem MQTT-Dashboard.

Das HRW kennt folgende html-Befehle:

Nun kann die Infoseite des HRW

aufgerufen werden.

Das HRW kann zurückgesetzt

werden, siehe Bild rechts.

Tipp: vor dem Rücksetzen in separaten Brow-

serfenstern die Einstellungen anzeigen und

später einfach per „copy und paste“ übertragen.

3. Technische Daten

Mit den Angaben in dieser Anleitung werden

technische Eigenschaften beschrieben und

nicht zugesichert.:

Die Speicherzellen für Permanentvariablen im EEprom sind

für bis zu 10.000 Schreibzyklen ausgelegt.

4. CE-Erklärung

Das HRW entspricht in seinen Bauarten bei be-

stimmungsgemäßer Verwendung den einschlä-

gigen EG-Richtlinien.Die vollständige Erklärung

liegt auf unserer Homepage und kann auch per

Brief angefordert werden.

Weitere Fragen und Antworten liegen unter:

www.SMS-GUARD.org/dfuaips.htm#WiFi

eep ?eep=1 enable EEPROM write

nam ?nam=HRW-5, neue mdns nach reboot:

http://HRW-5.local

ips

?ips=192.168.1.129 meine statische IP,leer DHCP

sub ?sub=255.255.255.0 Subnetzmaske, leer DHCP

gtw

?gtw=192.168.1.1 Gateway IP, leer DHCP

idb

?idb=eac.biz Anbindung Internetdatenbank IDB

cbota ?cbota=1 erlaube ota update mit ?ota=1

a1

?a1=1 schließt Relaiskontakt a1

wsd ?wsd=192.168.1.129, IP Steckdose a2, leer inaktiv

mqtt ?mqtt=? Abfrage MQTT-Parameter,die gesendeten

Variablen lauten a1, a2, P2, a0 und zum Setzen o0,

o1,o2, wobei o0=1 die html-Seiten unsichtbar macht

mip ?mip=192.168.1.99 IP-Adr. MQTT-Broker

mpo ?mpo=1883 Port MQTT-Broker

mpu ?mpu=/EG/HRW publish topic MQTT-Broker

mta ?mta=20 mqtt Sendezyklus [s]

mus ?mus=myUserName MQTT-Broker

mpw ?mpw=myPasswort MQTT-Broker

mi

?mi=0, mqtt im json Format

ntz

?ntz=meine Notizen

v

?v=? show version, IP-Adress, mdns

wps ?wps=1 lösche Verbindungsdaten WPS

reboot ?reboot=1 reboot HRW

WLAN WiFi

2.4GHz

Verschlüsselung:

wpa,wpa2,TKIP,AES

Netzwerkprotokolle:

tcp, ping, mdns

Versorgungsspannung: +12VDC max. 3.6W

Relais:

230VAC/8A resistiv,

Schließer, normally open

Betriebstemperatur:

-40°C bis +70°C im Gehäuse

max. Luftfeuchtigkeit: 85% ohne Betauung

Abmessungen:

ca. 90x42x42mm (LxBxH)

Gewicht:

ca. 40g
