1wire-USB-Master und FHEM
Mit dem beliebten und kostenlosen Hausautomatisierungssy-
stem von FHEM.de lassen sich Sensorwerte aus dem 1wire-
USB-Master mit wenigen Klicks visualisieren.

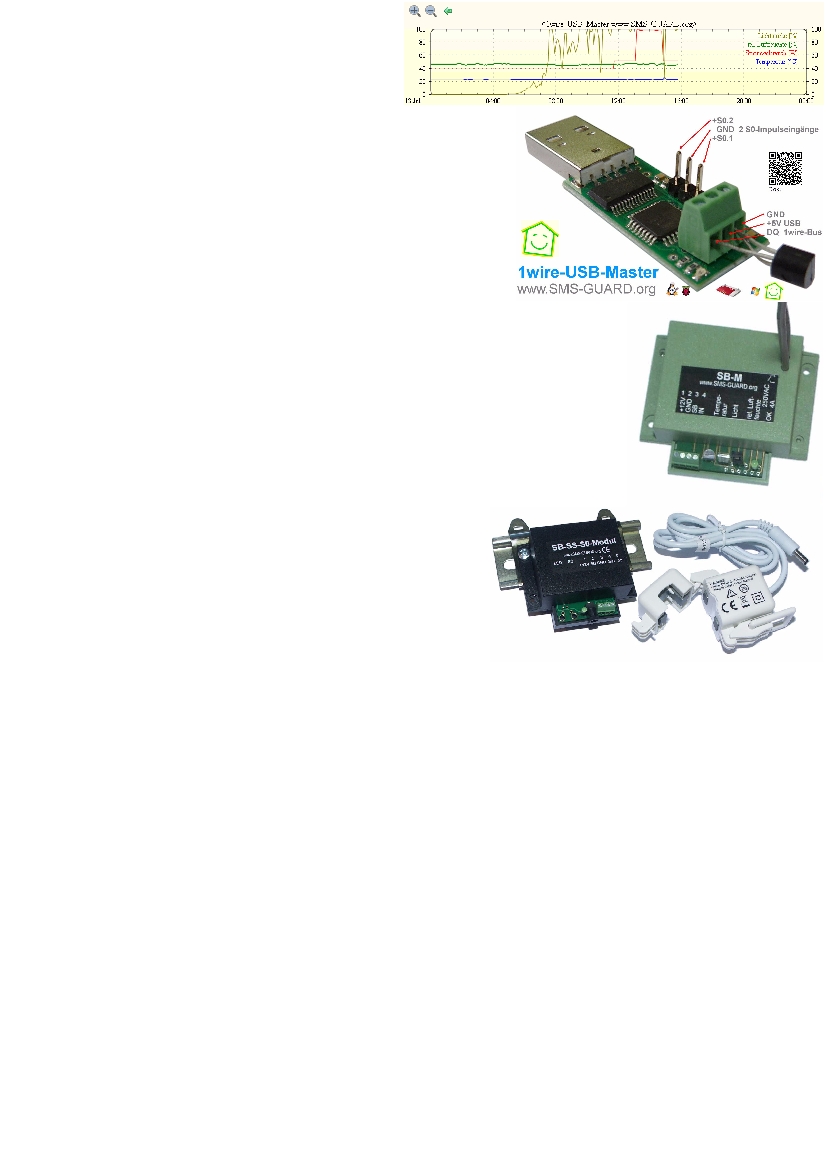

Im folgenden Beispiel werden am 1wire-USB-Master zwei 1wire-
Sensorbus-Module angeschlossen. Das erste ist vom Typ SB-M,
dieses enthält einen Temperatur-Sensor, einen Lichtsensor, ei-
nen opt. Sensor für relative Luftfeuchtigkeit und einen Relaisaus-
gang für 230V~. Das zweite Modul ist ein SB-SS-S0 mit einem
klappbaren Stromsensor für 230/380V~ und gibt den Stromver-
brauch als Zählstand [Wh] zurück, sowie den aktuellen Stromverbrauch [W]. Die
Module benötigen +12VDC Versogungsspannung und es sind lediglich die
Klemmen „GND“ und „SB“ mit dem 1wire-USB-Master „DQ“ und „GND“ zu ver-
binden.
Der 1wire-USB-Master kann an der USB-Buchse eines PCs bestrieben werden
unter Windows oder Linux, in unserem Beispiel ein Rasberry-Pi B, auf dem wir
die Software 1wire-USB-Master und FHEM nach Anleitung installiert haben.
Mit „dmesg | grep usb“ finden wir das USB-Device und wir benötigen die 1wire-
IDs der beiden Module. Dazu tippen wir in ein Terminal:
sudo killall 1wire-USB
sudo /home/pi/1wire-USB /dev/ttyUSB0 /tmp -l
und bekommen unter anderem die beiden IDs zurück:
o$?
i$0;o;10FC117001080030;
i$1;o;287FC15A0300006A;
i$S0;0;0;
Wir tragen diese in die 1wire-USB-config.txt ein:
#Syntax
287FC15A0300006A;sb-m-0;SB-M-Modul
S01;L1;800
S02;L2;1000
10FC117001080030;sb-ss-1;SB-SS-S0-Modul
bereits jetzt stehen die Sensorwerte als File zur Verfügung:
cat /tmp/sb-m-0v.txt
22.625;45;100;0;0
T[°C];rLf[%];rLi[%];rLq[%];limit/LED
cat /tmp/sb-ss-1v.txt
974;39;1
counter [Wh]; consumption[Wh]; limit/LED
aus beiden Files lesen wir die erste Zeile mit der 1wire-USB-rrd-sh ein und hängen diese mit einem
Zeitstempel versehen an das Logfile /home/pi/fhem-log.txt. Dazu ist die 1wire-USB-rrd-sh zu ändern:
#!/bin/sh
######################### nur hier sind die eigenen Daten einzutragen
PROG_PATH="/home/pi" # Pfad in dem die 1wire-USB läuft
DATA_PATH="/tmp" # Pad zu den Daten in einer RAM-Disk tmpfs (/etc/fstab)
SERIAL="/dev/ttyUSB0" # serielles Interface des 1wire-USB-Master-Adapters
# und in der 1wire-USB-config.txt die ID der angeschlossenen 1wire-Sensoren eintragen
# und die 1wire-USB-rrd-sh über den cron als root alle 5 min starten
pg_0002
Applikationsschrift 1wire-USB-Master
1-Wire ist ein eingetragenes Warenzeichen vonMAXIM Integrated Products, Inc. Bitte beachten Sie die Bedienungsanleitungen der verwendeten Komponenten
und die für Ihren Einsatzzweck geltenden Vorschriften. Daten von Teilnehmern am 1-Wire-Bus sind nicht zum Schutz von Personen oder für medizinische Anwen-
dungen geeignet. Technische Änderungen und Irrtum vorbehalten.
www.SMS-GUARD.org
Stand vom 14.07.2015
2v5
#############################################################################
######################### ist alle 5Minuten zu starten (/etc/crontab)
cd $PROG_PATH
killall rrdtool
if [ -e 1wire-USB.rrd ]; then
# starte 1wire-USB
aktiv=`ps --no-headers -C 1wire-USB`
if [ "$aktiv" = "" ] ;then
${PROG_PATH}/1wire-USB $SERIAL ${D ATA_PATH}/ -l &
fi
# read data
sb_m_0=$(cat ${DATA_PATH}/sb-m-0v.txt)
sb_m_0=${sb_m_0%T*}
sb_m_0=$(echo "$sb_m_0" | tr '[;]' ' ')
sb_ss_1=$(cat ${DATA_PATH}/sb-ss-1v.txt)
sb_ss_1=${sb_ss_1%counter*}
sb_ss_1=$(echo "$sb_ss_1" | tr '[;]' ' ')
#echo "update sbm=$sb_m_0, sbss=$sb_ss_1"
# write Logfile fuer FHEM
dat=$(date +"%Y-%m-%d_%H:%M:%S")
echo "$dat RaPi_FHEM 1wireUSB: $sb_m_0 $sb_ss_1" >> fhem-log.txt
# write data to database
Die Logdatei wird nun alle 5Minuten um eine Zeile erweitert:
2015-07-12_13:45:01 RaPi_FHEM 1wireUSB: 22.625 45 100 0 0 973 39 1
2015-07-12_13:50:02 RaPi_FHEM 1wireUSB: 22.625 45 100 0 0 976 39 1
2015-07-12_13:55:01 RaPi_FHEM 1wireUSB: 22.750 45 100 0 0 979 39 1

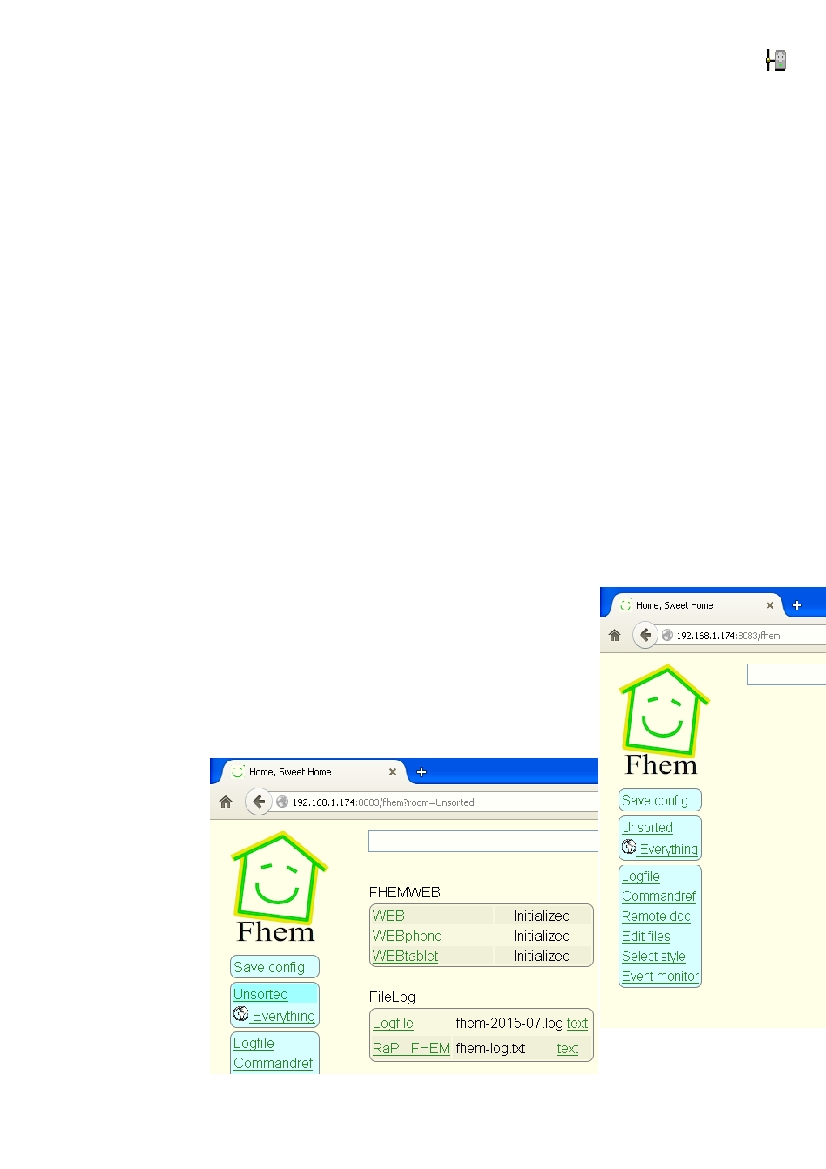

Jetzt öffnen wir mit einem Browser FHEM und mit „Edit files“ editieren wir
das „config file fhem.cfg“ und erweitern es um die Zeile:
define RaPi_FHEM FileLog /home/pi/fhem-log.txt 1wireUSB:
abspeichern mit „Save fhem.cfg“ und mit „unsorted“ wird der 1wire-USB-Ma-
ster gelistet unter „RaPi_FHEM.
Und „text“ in der Zeile
zeigt bereits das Log-
file fhem-log.txt.
pg_0003
Applikationsschrift 1wire-USB-Master
1-Wire ist ein eingetragenes Warenzeichen vonMAXIM Integrated Products, Inc. Bitte beachten Sie die Bedienungsanleitungen der verwendeten Komponenten
und die für Ihren Einsatzzweck geltenden Vorschriften. Daten von Teilnehmern am 1-Wire-Bus sind nicht zum Schutz von Personen oder für medizinische Anwen-
dungen geeignet. Technische Änderungen und Irrtum vorbehalten.
www.SMS-GUARD.org
Stand vom 14.07.2015
3v5

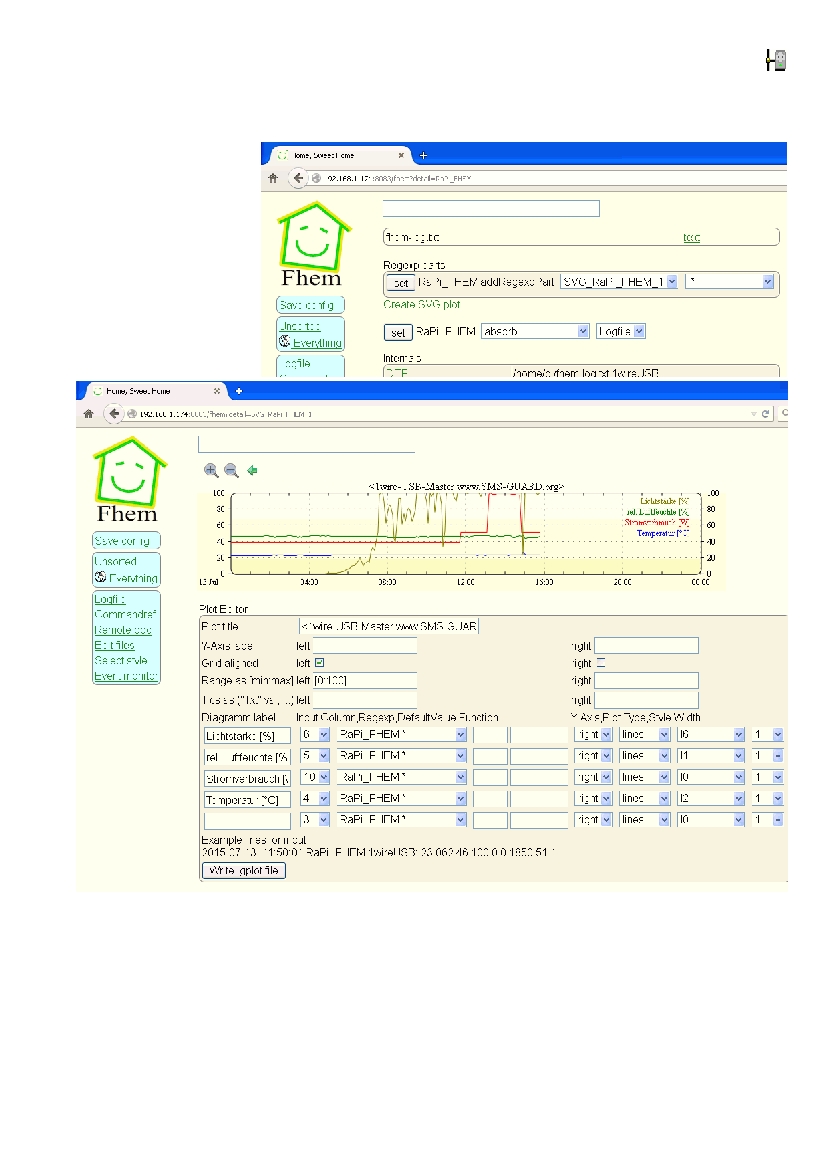

Wir klicken auf „RaPi_FHEM“ und bekommen:
Wir klicken auf „Create SCG
plot“ und gelangen zu den
Diagramm-Einstellungen:
Mit klicken auf „Write gplot file“ ist auch schon die Arbeit getan. Nun sind die 1wire-USB-Sensoren
in FHEM als Diagramm verfügbar.
Eine weitere Möglichkeit wäre das Relais auf dem SB-M-Modul über FHEM anzusteuern. Dazu wird in
die fhem.cfg angefügt:
pg_0004
Applikationsschrift 1wire-USB-Master
1-Wire ist ein eingetragenes Warenzeichen vonMAXIM Integrated Products, Inc. Bitte beachten Sie die Bedienungsanleitungen der verwendeten Komponenten
und die für Ihren Einsatzzweck geltenden Vorschriften. Daten von Teilnehmern am 1-Wire-Bus sind nicht zum Schutz von Personen oder für medizinische Anwen-
dungen geeignet. Technische Änderungen und Irrtum vorbehalten.
www.SMS-GUARD.org
Stand vom 14.07.2015
4v5
define LICHT dummy
attr LICHT room Ra-Pi
attr LICHT setList on off
attr LICHT webCmd on:off
define FileLicht notify LICHT {\
open (D ATEI, ">/tmp/sb-m-0o.txt") or die $!;;\
print DATEI $EVENT eq "on"?"1":"0";;\
close (DATEI);;\
}
will man das Schaltsymbol für den Schalter auf einer Seite mit dem Diagramm sehen wären in der
fhem.cfg die Zeilen dafür folgend anzupassen:
define RaPi_FHEM FileLog /home/pi/fhem-log.txt 1wireUSB:
define SVG_RaPi_FHEM_1 SVG RaPi_FHEM:SVG_RaPi_FHEM_1:CURRENT
attr SVG_RaPi_FH EM_1 room Ra-Pi

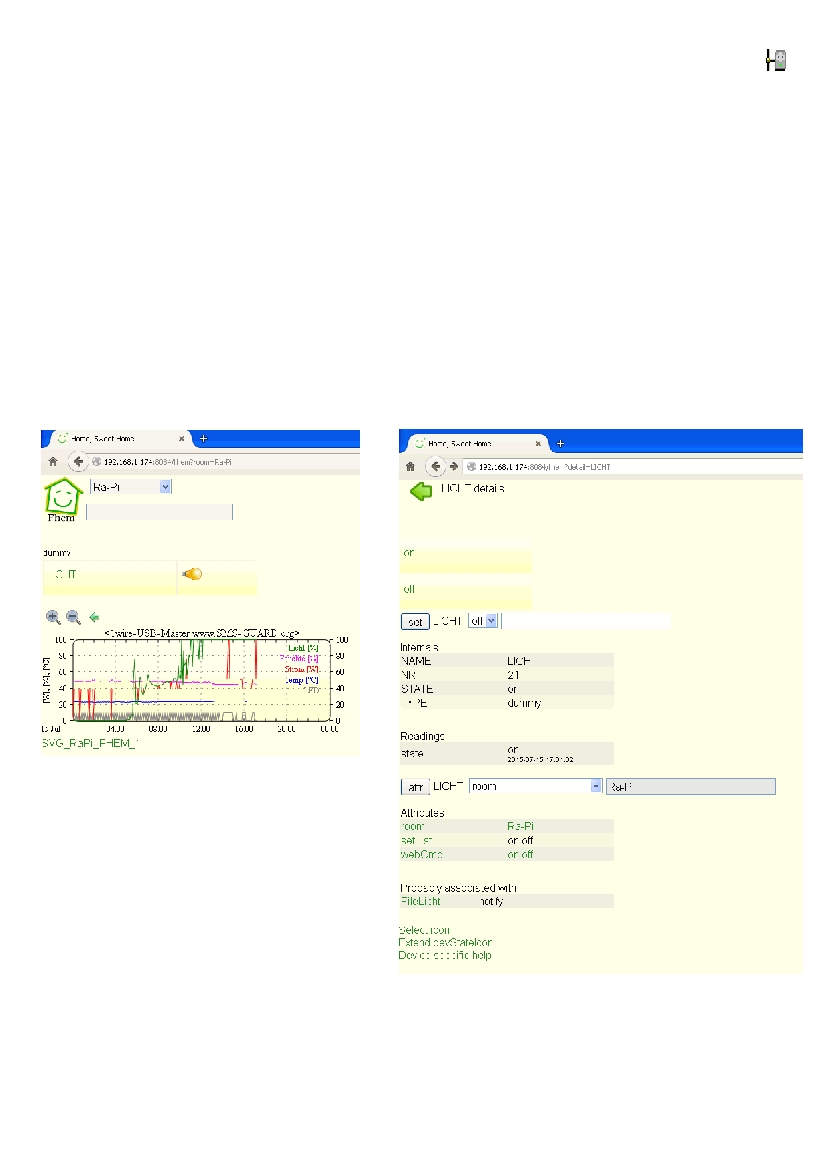

und mit „Save fhem.cfg“ sichern und aus dem Menü „Ra-Pi“ wählen, das schaut dann auf der Smart-
phone-Seite 192.168.1.174:8084 so aus:

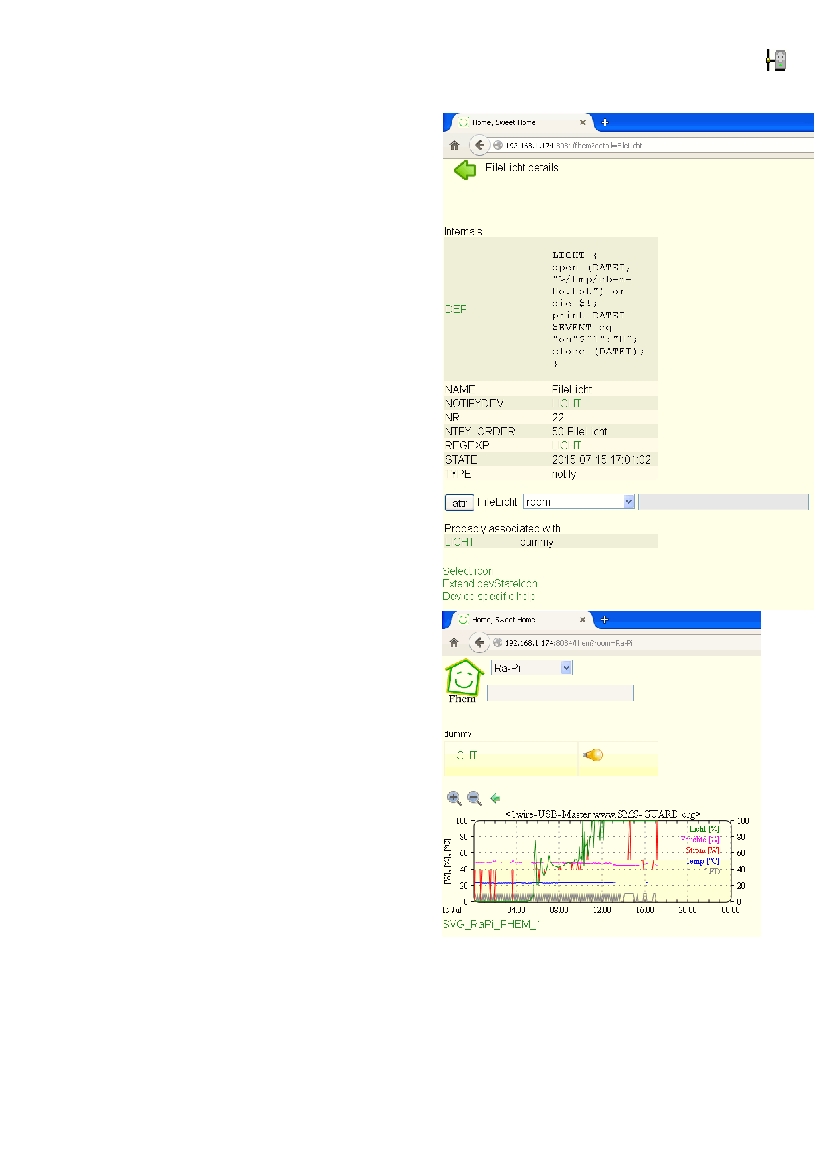

Die Licht-details sind rechts dargestellt und in die FileLicht details ist folgendes script einzutragen:
pg_0005
Applikationsschrift 1wire-USB-Master
1-Wire ist ein eingetragenes Warenzeichen vonMAXIM Integrated Products, Inc. Bitte beachten Sie die Bedienungsanleitungen der verwendeten Komponenten
und die für Ihren Einsatzzweck geltenden Vorschriften. Daten von Teilnehmern am 1-Wire-Bus sind nicht zum Schutz von Personen oder für medizinische Anwen-
dungen geeignet. Technische Änderungen und Irrtum vorbehalten.
www.SMS-GUARD.org
Stand vom 14.07.2015
5v5
LICHT {
open (DATEI, ">/tmp/sb-m-0o.txt") or die $!;
print DATEI $EVENT eq "on"?"1":"0";
close (DATEI);
}
Mit klicken auf die Glühbirne wird jetzt das Relais im
SB-Modul geschaltet.
Klappt das nicht, kann man noch die Rechte des Files
anpassen mit:
sudo chmod 666 /tmp/sb-m-0o.txt
Wir bedanken uns für die freundliche Unterstützung im FHEM-Forum!
