IPswitch-Filesystem IPsFs

Der IPsFs ist ein kleiner lokaler Server, der

beliebige udp-Telegramme (z.B. von IPs-

witche) empfängt und diese als Textfile auf

seiner RAM-Disk ablegt. Die stets aktuellen

Daten können so von anderen Systemen ein-

fach weiter verarbeitet werden. Für FHEM

existiert ein Telnet-Interface zur automati-

schen Datenübergabe für Logging und Dia-

gramme. Ebenfalls kann der IPsFs im FHEM

die Daten aus dem Web-Interface der IPs-

witche als csv.html einlesen. Somit werden

alle IPswitche und das SMS-Schaltgerät

SG25s unterstützt.

Als Betriebssystem im IPsFs kommt Debian

Jessie auf einer SD-Karte zur Anwendung.

SD-Karten haben beim Schreiben eine be-

grenzte Lebensdauer. Der IPsFs ist als „read

only“ (ro) Filesystem ausgeführt mit getrennten „read write“ (rw) Bereichen.

Die erste Partition ist ro zum Booten, die zweite ist ebenfalls ro für das Linux und die dritte ist rw für

Anwenderdaten, wie FHEM, WLAN-Zugangsdaten, etc. Die vierte Partition ist das Verzeichnis /tmp als

RAMdisk rw und taucht auf der SD-Karte nicht auf.

Wollen Sie in den ro Bereichen etwas ändern, muss an der Konsole lediglich der Befehl rw eingegeben

werden und die ro Bereiche sind nun rw. Ein reboot ist nicht notwendig. Ebenso wird mit ro wieder auf

den read only Modus umgeschaltet. Der eingestellte Zustand wird im Prompt der Konsole angezeigt.

Im bestimmungsgemäßen Dauerbetrieb sollte immer ro eingestellt sein.

Der IPsFs hat sich langjährig im Dauereinsatz ohne Kartenwechsel bewährt, aber irgendwann wird das

notwendig werden. Deshalb ist als erstes die SD-Karte am spannungslosen IPsFs zu entnehmen und

in einem anderen Linux-System zu sichern, z.B. mit:

dd if=/dev/sdb of=IPsFs-20-01-2019.img bs=128M count=16

jetzt werden 16x128M (2GB) vom InputFile (SD-Karte in /dev/sdb) auf das OutputFile IPsFs-20-01-

2019.img übertragen. Die Partitions auf dem IPsFs sind 2GB groß, könnten aber auf 8GB erweitert wer-

den, dann würde count=16 entfallen und die komplette SD-Karte würde in das IPsFs-20-01-2019.img

übertragen werden, was dann naturgemäß 4x länger dauert und mehr Plattenspeicher benötigt.

Um die SD-Karte mit dem IPsFs-20-01-2019.img zu beschreiben wäre einzugeben:

dd of=/dev/sdb if=IPsFs-20-01-2019.img bs=128M

Nach Einlegen der SD-Karte in den spannungslosen IPsFs, Anlegen des HDMI-Bildschirms und des

Ethernet-Kabels, sowie der Versorgungsspannung erscheinen am HDMI-Bildschirm die Bootausgaben

des Betriebssystems und letztlich die IP-Adresse von eth0. Mit einem ssh-client (z.B. putty) loggen wir

uns unter der IP-Adresse ein mit den beiliegenden Zugangsdaten.

Nach dem erfolgreichen Login ist ein neues Passwort zu vergeben mit passwd

Nun einen neuen putty öffnen und mit dem neuen Passwort einloggen, danach ein sudo su und ein cd

/rw und wir sind im Arbeitsverzeichnis des IPsFs. Die WLAN-Zugangsdaten zu einem Accesspoint kön-

nen festgelegt werden mit:

Originalzubehör IPswitch

1-Wire ist ein eingetragenes Warenzeichen vonMAXIM Integrated Products, Inc. Bitte beachten Sie die Bedienungsanleitungen der verwendeten Komponenten

und die für Ihren Einsatzzweck geltenden Vorschriften. Daten von Teilnehmern am Sensorbus sind nicht zum Schutz von Personen oder für medizinischen Anwen-

dungen geeignet. Technische Änderungen und Irrtum vorbehalten.

www.SMS-GUARD.org

2v5

nano /rw/wpa_supplicant.conf

Für Änderungen an den Netzwerkeinstellungen von eth0 und wlan0 wäre zunächst ein rw einzugeben

und dann:

nano /etc/network/interfaces

und um Änderungen zu übernehmen (danach putty neu starten):

/etc/init.d/networking restart

Ein reboot kann ausgelöst werden mit dem Befehl „reboot“ und mit „halt“ fährt der Server runter und die

SD-Karte kann nach Ziehen des Netzteils gezogen werden.

Mit Anlegen der Versorgungsspannung fährt der IPsFs hoch und die Datei /rw/start.sh wird ausgeführt

und startet das ipsfs und die guard.sh , welche künftig alle 5 min abgearbeitet wird und das Laufen des

ipsfs überwacht und ein zyklisches ?hb=5 an alle IPswitch verteilt, die dort eingetragen sind.

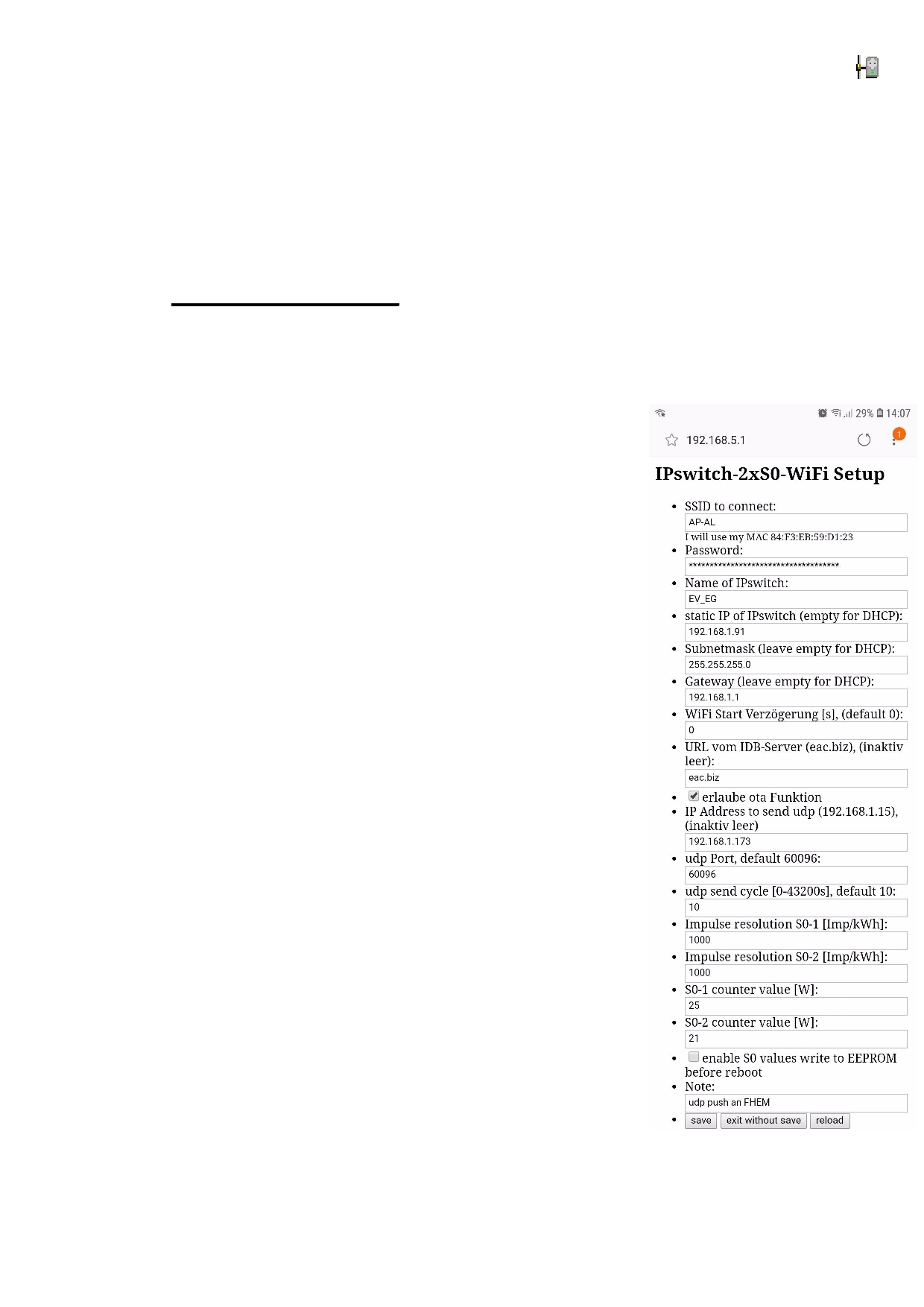

Um einen IPswitch an den IPsFS Daten senden zu lassen ist in dessen

Setup gemäß Abbildung rechts einzustellen. Nach einem „save“ und fol-

gendem „exit without save“ sendet der IPswitch an den IPsFs, das kann

an der IPsFs Konsole geprüft werden mit:

ls -al /tmp

und es wird das File IPs091IPs_IB__-telnet.txt gelistet. Um dieses auto-

matisch in das FHEM einzupflegen ist mit einem Browser die Konsole von

FHEM aufzurufen mit:

http://192.168.1.173:8083/fhem

Um den IPswitch an FHEM 5.6 zu binden ist an der FHEM Web Konsole

mit edit files/fhem.cfg ist einzutragen:

attr global userattr building building_map devStateIcon devStateStyle fp_S25

fp_Shutdown icon sortby webCmd widgetOverride

attr global autoload_undefined_devices 1

attr global backup_before_update 1

attr global logfile ./log/fhem-%Y-%m.log

attr global modpath .

attr global motd SecurityCheck:\

\

WEB,WEBphone,WEBtablet has no basicAuth attribute.\

telnetPort has no password/globalpassword attribute.\

\

Restart FHEM for a new check if the problem is fixed,\

or set the global attribute motd to none to supress this message.\

attr global restoreDirs 1

attr global statefile ./log/fhem.save

attr global uniqueID ./FHEM/FhemUtils/uniqueID

attr global updateInBackground 1

attr global verbose 3

#sudo /etc/init.d/fhem stop start

#sudo killall ipsfs

define telnetPort telnet 7072 global

define WEB FHEMWEB 8083 global

#attr WEB JavaScripts codemirror/fhem_codemirror.js

#attr WEB refresh 4

define WEBphone FHEMWEB 8084 global

attr WEBphone refresh 5

attr WEBphone stylesheetPrefix smallscreen

Originalzubehör IPswitch

1-Wire ist ein eingetragenes Warenzeichen vonMAXIM Integrated Products, Inc. Bitte beachten Sie die Bedienungsanleitungen der verwendeten Komponenten

und die für Ihren Einsatzzweck geltenden Vorschriften. Daten von Teilnehmern am Sensorbus sind nicht zum Schutz von Personen oder für medizinischen Anwen-

dungen geeignet. Technische Änderungen und Irrtum vorbehalten.

www.SMS-GUARD.org

3v5

#attr WEBphone longpoll 1

define WEBtablet FHEMWEB 8085 global

attr WEBtablet stylesheetPrefix touchpad

# Fake FileLog entry, to access the fhem log from FHEMWEB

define Logfile FileLog ./log/fhem-%Y-%m.log fakelog

define autocreate autocreate

attr autocreate filelog ./log/%NAME-%Y.log

define eventTypes eventTypes ./log/eventTypes.txt

# Disable this to avoid looking for new USB devices on startup

define initialUsbCheck notify global:INITIALIZED usb create

#Start

#-----IPs91--------------------------------

define IPs91_t dummy

attr IPs91_t room RaPi

define IPs91_S01 dummy

attr IPs91_S01 room RaPi

define IPs91_S01v dummy

attr IPs91_S01v room RaPi

define IPs91_S02 dummy

attr IPs91_S02 room RaPi

define IPs91_S02v dummy

attr IPs91_S02v room RaPi

#-----Logging--------------------------------

define S0 dummy

attr S0 room RaPi

define act_S0 at +*00:05:00 {\

my $S01= Value("IPs91_S01");;\

my $S01v= Value("IPs91_S01v");;\

my $S02= Value("IPs91_S02");;\

my $S02v= Value("IPs91_S02v");;\

my $dat= sprintf("%d %d %d %d",$S01,$S01v,$S02,$S02v);;\

fhem ("set S0 $dat");;\

}

define FileLog_S0 FileLog ./log/log-S0.log S0

attr FileLog_S0 logtype text

#Ende

Am Anfang stehen verschiedene Einstellungen für das FHEM, dann zwischen #Start und #Ende die

Definitionen für Variablen des IPswitch und das zugehörige Logging. Die Einstellungen sind zu spei-

chern mit dem Button „Save fhem.cfg“ und es ist mit edit files/99_Utils.pl die Variablenübernahme per

Telnet am Anfang einzufügen (Bereich Zeile #Start ipsf bis Zeile #End ipsfs):

##############################################

# $Id: 99_Utils.pm 6660 2014-10-03 06:35:43Z rudolfkoenig $

package main;

use strict;

use warnings;

use POSIX;

################################################Start ipsfs ./ipsfs /tmp/ -T >> /dev/null 2>&1 &

sub IPs091EV_EG___($) {

my ($st) = @_;

Originalzubehör IPswitch

1-Wire ist ein eingetragenes Warenzeichen vonMAXIM Integrated Products, Inc. Bitte beachten Sie die Bedienungsanleitungen der verwendeten Komponenten

und die für Ihren Einsatzzweck geltenden Vorschriften. Daten von Teilnehmern am Sensorbus sind nicht zum Schutz von Personen oder für medizinischen Anwen-

dungen geeignet. Technische Änderungen und Irrtum vorbehalten.

www.SMS-GUARD.org

4v5

my @sta = split(',', $st);

{fhem ("set IPs91_t ".$sta[0])};

{fhem ("set IPs91_S01 ".$sta[6])};

{fhem ("set IPs91_S01v ".$sta[7])};

{fhem ("set IPs91_S02 ".$sta[8])};

{fhem ("set IPs91_S02v ".$sta[9])};

}

################################################End ipsfs

Die Einstellungen sind zu speichern mit dem Button „Save 99_Utils.cfg“ und im IPsFs ist das Logfile

log-S0.log zu sehen mit:

cat /rw/fhem/log/log-S0.log

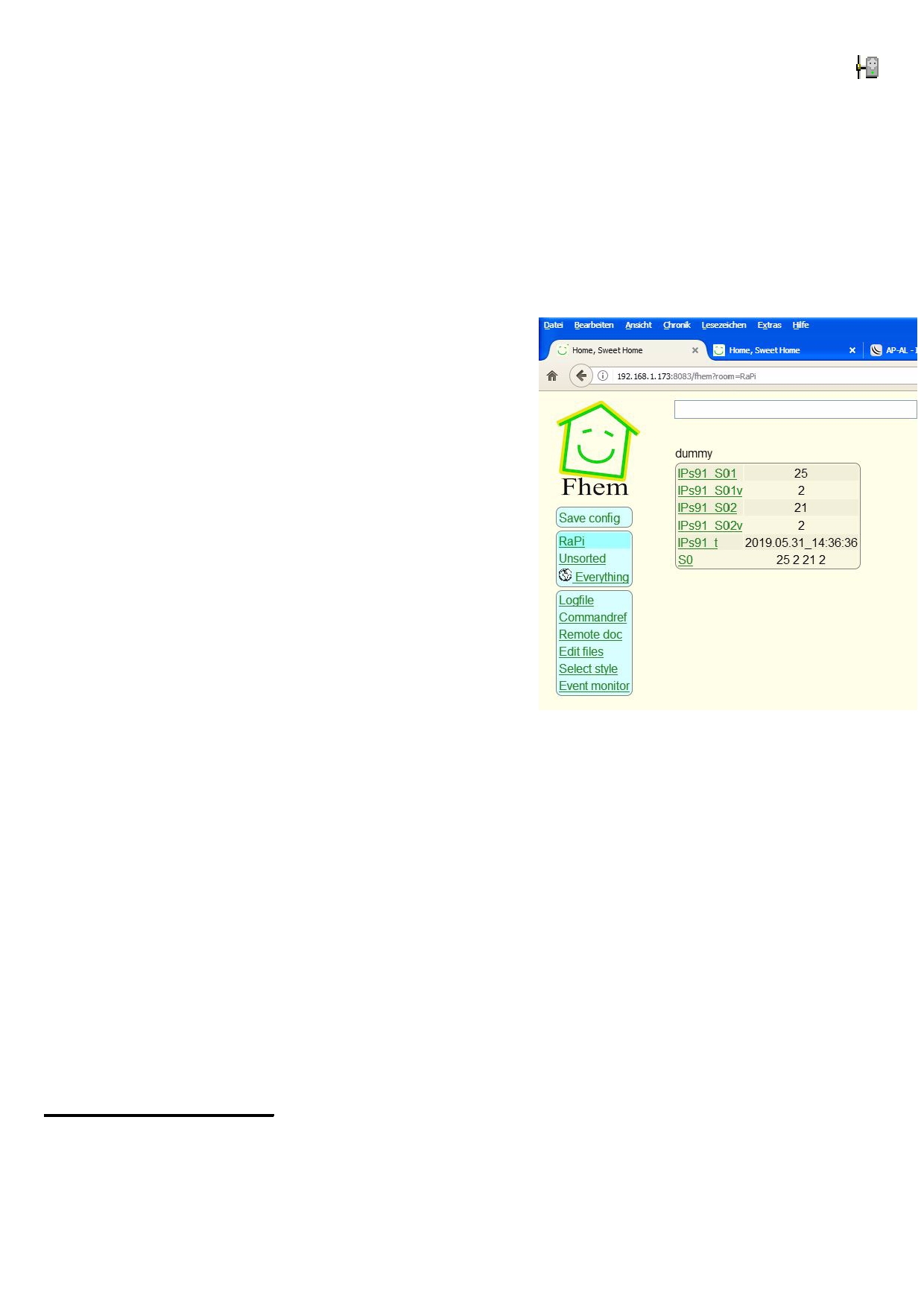

Die Daten stehen nun dauerhaft im FHEM zur Verfügung

und über den Zeitstempel IPs91_t ist die Aktualität leicht zu

ersehen.

Ausschalten

Der IPsFs erfasst laufend die Daten der IPswitche und sollte

deshalb nie ausgeschaltet werden. Will man den IPsFs

ausschalten und eine Beschädigung des Dateisystems aus-

schließen, sollte man sich mit einem SSH-client (z.B. putty), einloggen und mit dem Befehl „sudo halt“

runter fahren. Nach 1 Minuten kann die Versorgungsspannung gezogen werden.

Lieferumfang

- IPswitch-Filesystem im Gehäuse, fertig konfiguriert mit obigem Beispiel

- Steckernetzteil 230VAC

- Ethernetkabel gekreuzt, 1m, entfällt bei wireless

Technische Daten:

Bitte unbedingt beachten:

Der IPsFs wird in einer versiegelten Verpackung geliefert. Der Artikel beinhaltet Software und Passwör-

ter und kann nur zurückgenommen werden bei unbeschädigter Verpackung. Auf dem IPsFs ist Linux

und FHEM installiert. Diese Software unterliegt der GNU-Lizenz. Für das Funktionieren aller beteiligten

Hardware:

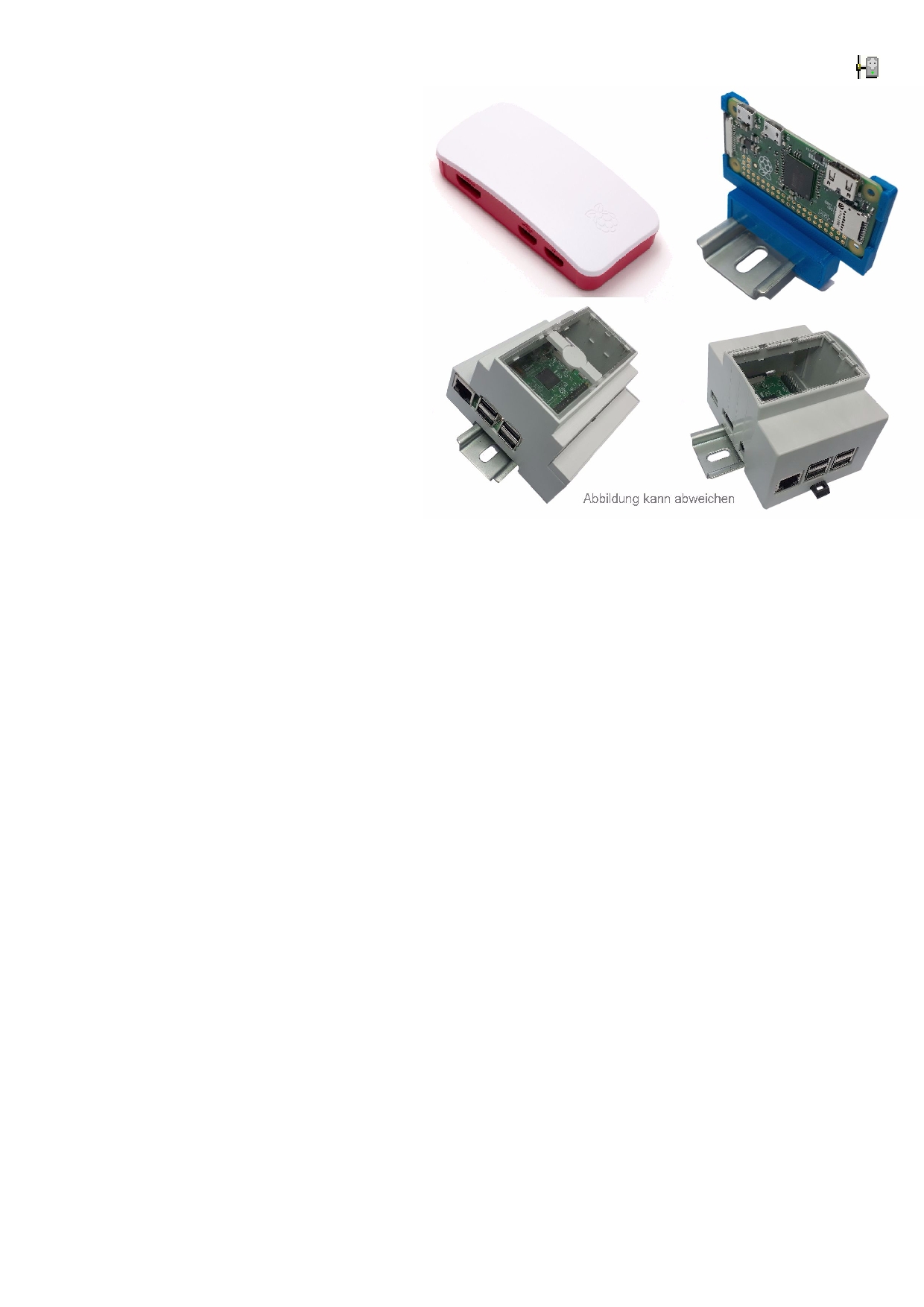

Raspberry Pi „Zero W“ oder „2 B“ im Gehäuse Ihrer Wahl

ROM:

8 GB als SD-Karte, davon ca. 6.0GB frei für Daten

unterstützte IPswitche:

Ialle Pswitche -und das SMS-Schaltgerät SG25s

Netzteil:

5V mit Micro-USB, bei „Zero W“ min. 1.0A, bei „2 B“ min. 2.1A

Betriebstemperatur:

0°C bis +30°C

max. Luftfeuchtigkeit:

85% ohne Betauung

Gehäuseschutz:

trockener Innenbereich

Abmessungen:

63x33x95mm (BxHxT) „Zero W“ oder je nach Gehäuse „2 B“

Gewicht:

ca. 50 - 200g

Originalzubehör IPswitch

1-Wire ist ein eingetragenes Warenzeichen vonMAXIM Integrated Products, Inc. Bitte beachten Sie die Bedienungsanleitungen der verwendeten Komponenten

und die für Ihren Einsatzzweck geltenden Vorschriften. Daten von Teilnehmern am Sensorbus sind nicht zum Schutz von Personen oder für medizinischen Anwen-

dungen geeignet. Technische Änderungen und Irrtum vorbehalten.

www.SMS-GUARD.org

5v5

Komponenten kann keinerlei Haftung übernommen werden. Des weiteren wurde von eac Software für

IPswitche entwickelt, diese darf nicht weiter gegeben werden und bleibt Eigentum der eac. Der IIPsFs

ist ein abgestimmtes System, es sollten keine Updates der Software vorgenommene werden ohne weit-

reichende Experten-Kenntnisse. Der Preis des IPsFs ist bewusst günstig gehalten, Support dazu ist

nicht inkludiert, kann aber geordert werden.
