Firmware „m3-63a“, Dokumentationsstand 05.03.21

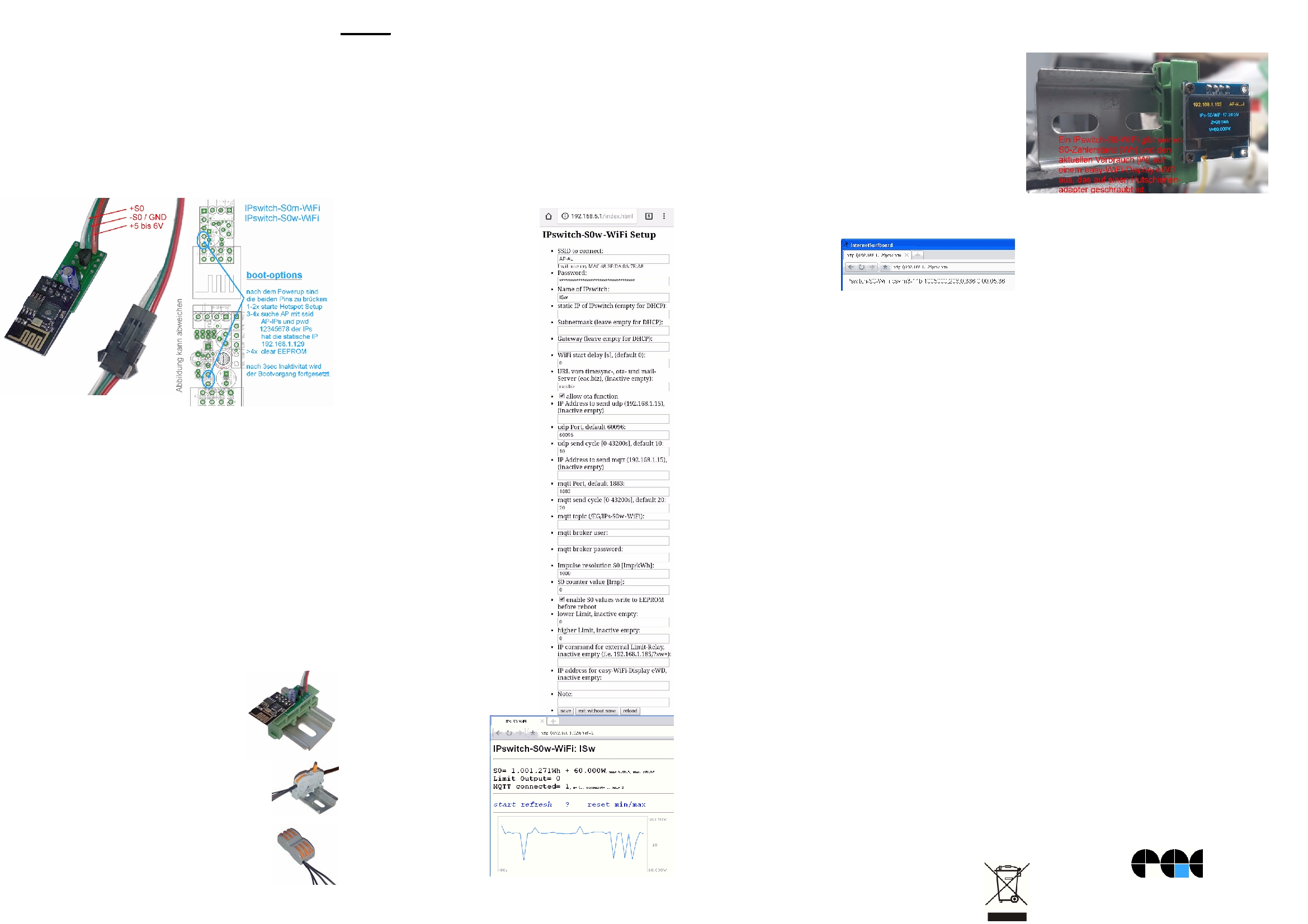

IPswitch-S0w-WiFi „ISw“
ist ein kleiner Energiezähler mit Grenz-
wertüberwachung und S0-Schnittstelle für
Stromzähler, einer Wasseruhr oder einem
Gaszähler. Die Zählerdaten [Wh] und der
momentane Verbrauch [W] sind per WLAN
abrufbar, für die einfache Anbindung an
FHEM, IP-Symcon und HomeMatic als
csv.html, udp-push und
MQTT
.
Vorteile zum Vorgänger ISm:
v
Anschlußdrähte mit JST-SM Kupplung
v
auch für Hutschienenmontage
Lieferumfang:
• IPswitch-S0w-WiFi
• graues IP54 Gehäuse, ca. 90x42x42mm
• Montagerahmen zum Einbau in Wänden als
STL-File zum Ausdruck auf 3D-Drucker
Zubehör:
• easy-WiFi-Relais zur Limitschaltung
• easy-WiFi-Steckdose zur Limitschaltung
• easy-WiFi-Display
• Spannungsregler 8-12V nach +5VDC
• Spannungswandler 8-24V nach
+5VDC
• USB-B-micro-Stecker 5p +5VDC
• Hutschienennetzteil +5V
• Hutschienenadapter 35mm
• Reihenfederklappklemme 2x1polig
für die Hutschiene
• Federklappklemme 2x3polig
• Klappferrit als Hochfrequenzsperre für
Zuleitungen
• llow Power easy-MQTT-Broker
Inhalt
1. Übersicht
2. Inbetriebnahme
3. Technische Daten
4. CE-Erklärung
1. Übersicht
Der ISw ist ein S0-Impulszähler und stellt den
Zählerstand per html zur Verfügung. Als Versor-
gungsspannung werden +5-6VDC benötigt,
z.B. aus einem 5V USB-Stecker-
netzteil mit min. 200mA Strom.
Es sind immer erst alle GND-
Klemmen zu verdrahten, dann
die potentialfreien +Eingänge
und zum Schluß die Versor-
gungsspannung.
2.Inbetriebnahme
Nach Anlegen der Versorgungs-
spannung loggt sich der ISw im
lokalen Access Point „AP“ ein.
Klappt das nicht, stellt sich der
ISw für 30s als lokaler Hotspot
zur Verfügung mit der SSID
„IPswitch-S0w-Wifi Setup“, die
blaue LED blitzt 2x pro Sekunde
kurz auf. Melden Sie sich mit
dem Passwort 12345678 an.
Unter 192.168.5.1 kann nun das
Setup mit einem Browser aufge-
rufen werden. Es ist die SSID ei-
nes lokalen AP mit dem
dazugehörigen Passwort einzu-
geben. Mit den Eingaben aus
dem Setup loggt sich der ISw
nach einem erneuten PowerOn
im AP ein und die blaue LED
blitzt alle 3 Sekunden kurz auf,
solange die Funkanbin-
dung steht.
Auf der Mainpage des
ISw wird der Verbrauch
als Zahlenwert und alle
2s als kleine Grafik dar-
gestellt, mit ?ref=10
würde sich die Zeitach-
se von 40x2s auf
40x10s erhöhen.
Will man die Daten loggen und grafisch aufbe-
reiten, können diese an einen Server per udp
gesendet werden:
https://www.sms-guard.org/downloads/App-ipsfs.pdf
Das udp Telegramm ist in der Reihenfolge auf-
gebaut wie die csv.html.
Auch mit
MQTT
kann visualisiert werden:
https://www.sms-guard.org/downloads/App-MQTT.pdf
die MQTT-Variablen lauten: S0, Ver, Lim.
Mit:
http://192.168.1.98/csv.html?hb=5
wird neben der
Datenübernahme auch die Funktion heartbeat
auf 5 Minuten gesetzt. Nun
muss immer wieder inner-
halb von 5 Minuten eine
Webseite im IPs aufgeru-
fen werden, ansonsten erfolgt ein reboot. Der
Wertebereich ist 0 und 3-60. 0 ist inaktiv, default
0. Die Funktion hb kann manche APs davor ab-
halten die Funkverbindung zum IPs wegen In-
aktivität zu beenden. Mit
?ota=1
kann ein Update
über’s Internet ausgeführt werden und mit
?set-
up=1
das WiFi-Setup. Mit
?S0=1234567890
kann
der S0-Zählerstand gesetzt werden und wird
mit einem
?reboot=1
ins EEPROM übernommen,
sofern im Setup das Schreiben des S0-Zähler-
standes ins EEPROM erlaubt wurde oder mit
?eep=1
aktiviert wird, was mit
?eep=0
auch wieder
deaktiviert werden kann.
Mit
?lim=1
kann die Limit-Erfassung aktiviert wer-
den und die im Setup eingetragenen Grenzwer-
te werden überwacht. Bei einer Überschreitung
der Grenzwerte wechselt die Variable Limit von
0 auf 1. Limit wird per udp und in der csv.html
übertragen und es kann ein externes easy WiFi-
Relais automatisch per http geschaltet werden.
So lässt sich die Stromaufnahme einer Pumpe
überwachen oder bei erhöhtem Stromver-
brauch ein weiterer Stromgenerator oder ein
Blockheizwerk zuschalten, usw.
Auch kann der IPswitch seine Messwerte direkt
auf einem easy-WiFi-Display eWD darstellen.
3. Technische Daten
Mit den Angaben in dieser Anleitung werden
technische Eigenschaften beschrieben und
nicht zugesichert.:
Die Speicherzellen für Permanentvariablen im EEprom sind
für 10.000 Schreibzyklen ausgelegt.
4. CE-Erklärung
Der IPswitch-S0w-WiFi entspricht in seinen
Bauarten bei bestimmungsgemäßer Verwen-
dung den einschlägigen EG-Richtlinien.Die
vollständige Erklärung liegt auf unserer Home-
page und kann auch per Fax oder Brief angefor-
dert werden.
Weitere Fragen und Antworten sind unter:
www.SMS-GUARD.org/dfuaips.htm#WiFi
WLAN
2.4GHz
Verschlüsselung:
wpa,wpa2,TKIP,AES
Netzwerkprotokolle:
tcp, udp, ping, mqtt
S0-Eingang:
für potentialfreie Schalt-
kontakte oder potential-
gebunden max +3.3V DC
S0-Zähler:
[Wh], 20 Stellen (64Bit INT)
Pulsweiten:
min. 30ms
Anschlüsse:
3 Drahtenden an JST-SM
Kupplung, Länge 20cm
Versorgungsspannung: +5V bis +6VDC
Leistungaufnahme:
1 Watt, typisch bei +5V
Betriebstemperatur:
-40°C bis +70°C
max. Luftfeuchtigkeit: 85% ohne Betauung
Abmessungen:
39x15x16mm (LxBxH)
Gewicht:
ca. 4g
