Beschreibung serLog
Bitte beachten Sie die Bedienungsanleitungen der verwendeten Komponenten und die für Ihren Einsatzzweck geltenden Vorschriften.
Technische Änderungen und Irrtum vorbehalten.
www.SMS-GUARD.org
1v1

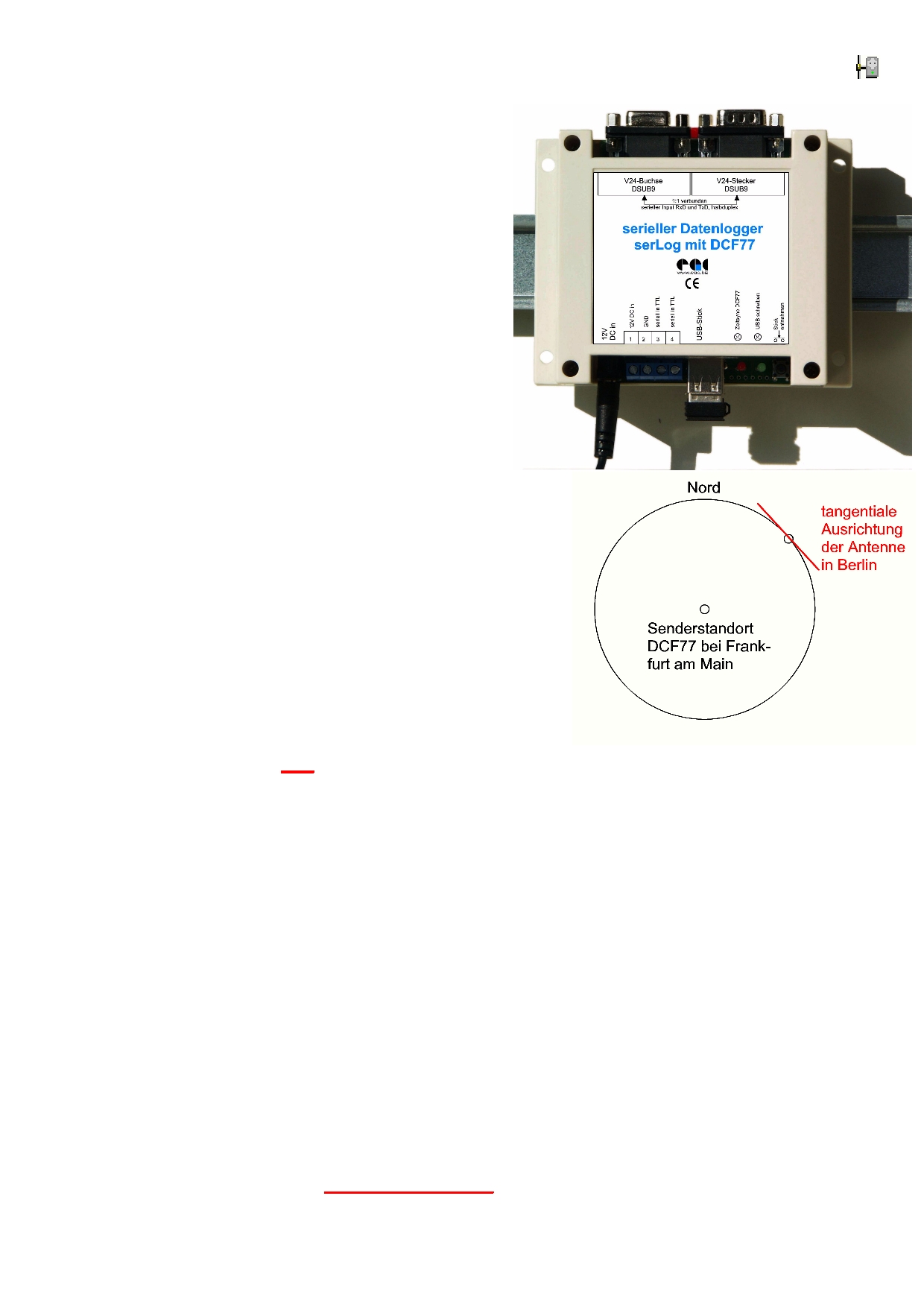

Serieller Datenlogger serLog
Serlog speichert die seriellen Daten einer RS232
Schnittstelle mit TTL oder V24-Pegel auf einen USB-
Speicher-Stick und versieht jede Zeile mit dem aktuellen
Zeitstempel aus einem DCF77-Uhrempfänger.
Die Antenne des DCF77-Empfänger ist in einem Auf-
putzgehäuse mit IP54 integriert und ist mit seiner Längs-
achse horizontal (waagerecht) und tangential zum
DCF77 Sendestandort bei Frankfurt-Main auszurichten.
Mit jedem Empfang eines gültigen DCF-77 Datenpake-
tes wechselt die rote LED kurz ihren Zustand. Ist die Zeit-
synchronisation noch nicht erfolgt, ist der Grundzustand
der roten LED AN, mit erfolgreicher Zeitsynchronisation
ist der Grundzustand der roten LED AUS.
Mit jedem Empfang eines seriellen Datenpaketes wech-
selt die grüne LED kurz ihren Zustand. Ist ein USB-Stick ge-
steckt, ist der Grundzustand der grünen LED AN, wird kein
USB-Stick erkannt, ist der Grundzustand der grünen LED AUS.
Der serLog ist betriebsbereit, wenn die rote LED AUS ist
und die grüne LED AN.
Soll der USB-Stick im laufenden Betrieb gezogen werden, ist
der Taster neben der grünen LED zu drücken, die grüne LED
geht aus und der USB-Stick kann gezogen werden. Mit Stecken
eines anderen USB-Stick geht die grüne LED wieder AN und
signalisiert die Betriebsbereitschaft.
Der USB-Stick ist mit FAT32
neu
zu formatieren, damit sind
Dateigrößen bis zu 4GByte möglich, das sind in etwa 4000 mal 1 Millionen ASCII-Zeichen und reicht
somit für große Datenmengen. Die Baudrate ist voreingestellt auf 9600 Baud, 1 Startbit, 1 Stopbit, no
Parity. Andere Bauraten können eingestellt werden über die Datei „CONFIG.TXT“ mit dem Inhalt:
COM_BAUDRATE: 115200
Die seriellen Daten werden abgelegt in der Datei „LOGGING.TXT“:
01.01.2000 00:00:00 meine erste empfangene Zeile vor der Zeitsynchronisation
.
.
.
05.06.2012 12:57:22 Zeitpunkt einer empfangenen Zeile nach der Zeitsynchronisation
Technische Daten:
Bitte beachten: nicht erkannte Sticks mit
FAT32 neu formatieren
.
Versorgungsspannung:
8 bis 15VDC
Stromaufnahme:
typ. 80mA bei 12V ohne USB-Stick, inl. USB-Stick typ. 150mA
serielle Schnittstelle:
2xTTL und V24-Rx und V24-Tx , 300 - 115400 Baud, halbduplex
Betriebstemperatur:
-25°C bis +70°C
max. Luftfeuchtigkeit:
85% ohne Betauung
Abmessungen Modul:
115 x 90 x 40mm (BxHxT) für Wandmontage und Hutschiene, trockener Innenbereich
Abmessungen DCF77-Antenne an 5m Kabel:
80 x 55 x 30mm (BxHxT) für Wandmontage, geschützter Außenbereich IP54
Gewicht:
ca. 250g
